概要
| 項目 | 内容 |
|---|---|
| 材料名 | フッ素樹脂 |
| 略記号 | 総称:Fluoropolymer/Fluororesin。個別材料:PTFE、PFA、FEP、ETFE、PVDFなど |
| IUPAC | 単一のIUPAC名は該当なし。PTFEの代表的な名称は poly(tetrafluoroethylene) である。 |
| 英語名 | Fluoropolymer / Fluororesin / Fluoroplastic |
| 日本語名 | フッ素樹脂、フッ素系樹脂、フルオロポリマー |
| 分類 | 炭素-フッ素結合を含む高分子材料群。主に熱可塑性樹脂である。 |
| プラスチック分類 | PTFE・PFA等は高機能樹脂/スーパーエンプラとして扱われることが多い。材料ごとに異なる。 |
| 化学式または代表構造 | PTFE:[-CF2-CF2-]n、PVDF:[-CH2-CF2-]n |
| CAS No. | 総称に一つのCAS番号はない。PTFE:9002-84-0、PVDF:24937-79-9。共重合体は構成により登録が異なる。 |
| 構造・主成分 | 完全フッ素化系(PTFE、PFA、FEP等)と部分フッ素化系(ETFE、PVDF等)に分けられる。 |
| 主な用途 | 薬液配管、半導体製造装置、チューブ、ガスケット、電線被覆、フィルム、非粘着被膜、摺動部品、電池材料など |
フッ素樹脂は分子中にフッ素原子を含む高分子材料の総称である。一般にC-F結合の安定性に由来する耐薬品性、耐候性、電気特性、低表面エネルギーなどが評価される。ただし、すべてのフッ素樹脂が同じ性能を示すわけではない。
代表的なPTFEは耐薬品性と非粘着性が非常に良い一方、一般的な溶融射出成形には適さない。PFAやFEPは溶融加工可能であり、ETFEは靱性、PVDFは加工性と極性に特徴がある。材料選定では樹脂種とグレードを個別に指定する必要がある。
本ページの数値は比較のための代表例または目安であり、設計保証値ではない。実使用ではグレード、温度、濃度、荷重、応力、湿度、使用時間、試験片形状、成形条件を確認する。
特徴
| 項目 | 内容 |
|---|---|
| 長所 | 一般に耐薬品性、耐候性、低吸水性、絶縁性に優れる。PTFE系は低摩擦・非粘着性にも優れる。 |
| 短所 | 一般に高価で、接着・塗装が難しい材料が多い。PTFEはクリープ・摩耗と特殊成形に注意する。 |
| 外観 | PTFEは白色不透明、PFA・FEPは半透明、PVDFは半透明~白色が多い。厚さと添加剤で変わる。 |
| 耐熱性 | PTFE・PFAは連続使用の代表的な目安が約260℃、FEPは約200℃、ETFEは約150℃、PVDFは約150℃前後。条件で変わる。 |
| 耐薬品性 | PTFE・PFA・FEPは広い薬品に強い。PVDFは強アルカリ、アミン、一部極性溶剤に注意する。 |
| 加工性 | PTFEは粉末成形・焼成/ペースト押出が主体。PFA・FEP・ETFE・PVDFは射出・押出が可能。 |
| 分類上の注意 | 総称の物性値は定義できない。ガラス繊維強化品、充填PTFE、フッ素ゴムは独立区分として扱う。 |
| 難燃性 | 完全フッ素化樹脂は燃えにくい傾向があるが、UL 94の認証等級は厚さ・色・グレードごとに確認する。 |
| 環境・規制 | PFAS関連規制は国・用途・物質定義で異なる。ポリマーを含む規制動向を用途別に確認する。 |

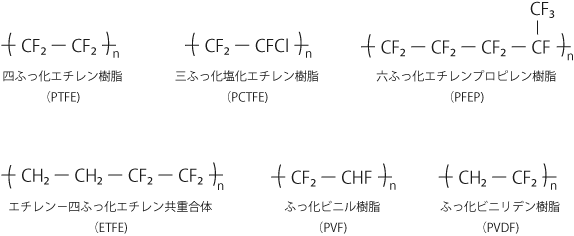

構造式

代表構造を以下に示す。構造式は模式表示であり、共重合組成・モノマー配列・末端構造を限定しない。
PFA、FEP、ETFE、ECTFEでは共重合により融点、結晶性、溶融粘度、機械物性が調整される。PTFEにも微量共重合による変性品がある。
種類・代表グレード
| 種類 | 主成分・特徴 | 長所 | 短所 | 主な用途 |
|---|---|---|---|---|
| PTFE標準・圧縮成形 | 無充填PTFE | 最高水準の薬品耐性・低摩擦 | クリープ、溶融成形不可 | ライニング・シール |
| PTFE摺動・充填 | ガラス/カーボン/青銅等を配合 | 耐摩耗・耐荷重性改善 | 相手材摩耗、電気特性変化 | 軸受・シール |
| PFA標準・高純度 | TFE/フルオロビニルエーテル | 溶融成形・耐熱耐薬品 | 高コスト、高温設備 | 半導体配管 |
| FEP標準 | TFE/HFP | フィルム・電線押出性 | PFAより耐熱上限が低い | 電線・フィルム |
| ETFE標準・耐候 | エチレン/TFE | 強靱・耐候・耐衝撃 | 高温薬品に制約 | 膜材・電線 |
| PVDF標準・高粘度 | VDF単独重合体 | 剛性と加工性・極性 | 強塩基・アミンに注意 | 配管・電池バインダー |
| PCTFE | CTFE単独重合体 | 低透過・低温特性 | 高価・成形制約 | 低温シール |
| ECTFE | エチレン/CTFE | 薬品・透過・機械物性のバランス | 高温限界はPTFEと異なる | 耐食ライニング |
改質・機能グレードの区分
| 区分 | 改質方法 | 代表的特徴 | 留意点 | 用途 |
|---|---|---|---|---|
| 一般射出成形 | PFA、FEP、ETFE、PVDF等 | 流動性調整 | 生産性向上/強度・収縮はグレード依存 | 継手・バルブ |
| 押出・高粘度 | 高分子量・MFR調整 | 溶融張力確保 | 低流動化しやすい | チューブ・フィルム |
| 高流動 | 低粘度化 | 薄肉充填に有利 | 耐応力割れ・機械強度は要確認 | 小型部品 |
| 耐熱・高純度 | 共重合組成、精製 | 高温耐性・低溶出 | 高コスト | 半導体設備 |
| GF強化 | GF 10~30質量%程度の例 | 剛性・寸法安定性向上 | 靱性・表面・薬液純度への影響 | 構造部材 |
| CF強化 | CF 10~25質量%程度の例 | 耐摩耗・導電性等を調整 | 異方性・相手材損傷 | 摺動部品 |
| 無機充填 | ガラス、カーボン、鉱物等 | クリープ抑制 | 絶縁性・耐薬品性変化 | ガスケット |
| 導電・帯電防止 | カーボン等 | 帯電抑制 | 絶縁特性を失う | 搬送・治具 |
| 難燃 | 樹脂種・添加剤・配合調整 | 用途規格に対応 | 認証は製品・厚さ依存 | 電装 |
| 耐候 | 安定剤・顔料等 | 長期屋外性能を調整 | 色・強度変化は要試験 | 建築膜・屋外部材 |
| 食品接触・医療 | 材料・添加剤・品質管理 | 用途規格に対応可能 | 個別認証・溶出確認 | 食品機械・器具 |
| 光学・フィルム | 低ヘーズ・高純度制御 | 透光性・薄膜 | 厚さ依存 | フィルム・保護層 |
| 発泡・3Dプリント | 専用組成・技術 | 軽量化・特殊形状 | 一般化困難 | 特殊部材 |
上記の繊維含有率は製品群に見られる配合例の範囲であり、全メーカー共通の規格ではない。強化材の比較数値は製品データシートを確認できた場合のみ登録する。
成形加工
| 加工方法 | PTFE | PFA | FEP | ETFE | PVDF | 適性の理由・注意点 |
|---|---|---|---|---|---|---|
| 射出成形 | × | ◎ | ◎ | ◎ | ◎ | PTFEは通常の溶融射出に不適。その他は樹脂温度を個別管理 |
| 押出成形 | △ | ◎ | ◎ | ◎ | ◎ | PTFEはペースト押出などの特殊法 |
| ブロー成形 | × | △ | △ | ○ | △ | 溶融張力・中空成形専用グレード |
| Tダイ・フィルム | △ | ◎ | ◎ | ◎ | ◎ | PTFEは特殊法、膜厚・延伸条件を管理 |
| インフレーション | × | △ | ○ | ○ | △ | 溶融安定性による |
| 真空・圧空成形 | △ | ○ | ○ | ○ | ○ | シート予熱、結晶化と冷却 |
| 圧縮成形 | ◎ | ○ | ○ | △ | △ | PTFEは圧縮・焼成が中心 |
| 切削加工 | ◎ | ○ | ○ | ○ | ◎ | 熱膨張・バリ・固定変形に注意 |
| 溶着 | △ | ○ | ○ | ○ | ○ | PTFEは一般的な熱融着に不向き |
| 接着・塗装 | × | △ | △ | △ | △ | 表面処理・プライマー併用が一般的 |
| 3Dプリント | △ | △ | △ | △ | ○ | 専用装置・材料の範囲で評価 |
評価は材料群の一般的傾向である。◎適する、○概ね適する、△専用グレードや条件が必要、×一般に不適。特殊製法で成形可能な場合を除外するものではない。
成形条件の目安
| 材料 | 予備乾燥 | 乾燥温度(℃) | 樹脂温度(℃) | 金型温度(℃) | 備考 |
|---|---|---|---|---|---|
| PTFE | 通常は不要 | 該当なし | 該当なし | 焼成:概ね360~390 | 粉末を圧縮・焼成。分解・過熱に注意 |
| PFA | 水分・汚れ除去を確認 | 一般に必須ではない | 概ね350~400 | 概ね100~200 | 高温滞留を避ける。耐食設備が望ましい |
| FEP | 水分・汚れ除去を確認 | 一般に必須ではない | 概ね300~380 | 概ね80~180 | 樹脂滞留・局所過熱を避ける |
| ETFE | メーカー指定による | グレード依存 | 概ね260~330 | 概ね60~140 | 結晶化収縮・反りに注意 |
| PVDF | メーカー指定による | グレード依存 | 概ね190~260 | 概ね40~110 | 過熱・残留応力と設備腐食に注意 |
温度は一部製法・グレードの参考範囲であり、成形設定値ではない。シリンダー各部、ノズル、背圧、保圧、射出速度、スクリュー回転、滞留時間、収縮率、肉厚、アニール条件はメーカー成形指針に従う。フッ素系樹脂の過熱分解は有害なガス・ヒュームを生じ得るため、換気、温度管理、設備材質を確認する。
寸法・成形不良の注意
| 現象 | 主な要因 | 対策 |
|---|---|---|
| 反り・収縮異方性 | 結晶化、肉厚差、流動配向、充填材配向 | 均一肉厚、ゲート設計、冷却均一化、実測収縮率の採用 |
| ボイド・ヒケ | 厚肉部の冷却収縮、保圧不足 | 肉厚設計、保圧・冷却の最適化 |
| ガス焼け・変色・黒点 | 過熱、長時間滞留、汚染 | 温度・滞留時間管理、パージ、局所排気 |
| ウェルド部の弱化 | 低い融着温度、複雑流動 | ゲート変更、温度・圧力再調整 |
| バリ・離型不良 | 型締め・流動性・抜き勾配 | 金型合わせ、抜き勾配、成形条件の調整 |
| 充填材の繊維浮き | 高充填、流動・冷却条件 | 流動経路と金型温度の調整 |
代表的な物性値又は機械的性質
フッ素樹脂は単一材料ではないため、ACF比較の「フッ素樹脂総称」に単一数値を登録しない。以下では非強化・無充填の代表材料を個別列で比較する。試験法・試験片形状が異なる物性は数値比較対象外とする。
| 項目 | 単位 | PTFE | PFA | FEP | ETFE | PVDF | 備考 |
|---|---|---|---|---|---|---|---|
| 密度 | g/cm³ | 2.15 | 2.15 | 2.15 | 1.76 | 1.78 | ASTM D792相当の代表値。グレードで変動 |
| 比重 | 無次元 | 2.15 | 2.15 | 2.15 | 1.76 | 1.78 | 23℃付近の参考 |
| 引張強さ(破断・区分要確認) | MPa | 28 | 25 | 23 | 43 | 54 | 製品や試験法で降伏/破断が異なり得る |
| 引張破断伸び | % | 400 | 300 | 325 | 250 | 50 | 参考値。PVDFはグレード差が大きい |
| 曲げ弾性率 | GPa | 0.50 | 0.59 | 0.59 | 1.17 | 2.30 | 代表値、規格・状態を統一して比較 |
| 融点 | ℃ | 327 | 305 | 260 | 267 | 177 | DSCなどの代表値 |
| 連続使用温度 | ℃ | 260 | 260 | 200 | 150 | 150 | 熱老化・荷重・環境による参考値 |
| 吸水率・24時間 | % | データなし | データなし | データなし | データなし | データなし | 極めて低い傾向。条件未統一のため比較数値省略 |
| アイゾット衝撃強さ・ノッチ付き | kJ/m² | データなし | データなし | データなし | データなし | データなし | ASTM J/mをISO kJ/m²へ換算不可 |
| 荷重たわみ温度・1.80 MPa | ℃ | データなし | データなし | データなし | データなし | データなし | 試験方法・条件統一資料が必要 |
| 体積抵抗率 | Ω・cm | データなし | データなし | データなし | データなし | データなし | 代表的に非常に高い。指数値は製品別に確認 |
| 比誘電率・1 MHz | 無次元 | 2.1 | 2.1 | 2.1 | 2.6 | データなし | 参考値、周波数・温湿度を確認 |
引張強さの欄は出典上の「tensile strength」を比較例として示したもので、降伏・破断の厳密な統一ができていない。ACF登録時は引張強さ・降伏と引張強さ・破断を別フィールドとし、この値を無条件に転記しない。PVDFの伸びなどはグレード差が大きいため特に注意する。
追加の比較データ・未確定項目
| 項目 | 単位 | 値/扱い | 注記 |
|---|---|---|---|
| かさ密度 | g/cm³ | グレード依存 | 粉末形状で変動 |
| 平衡吸水率/飽和吸水率 | % | データなし | 乾燥・標準状態を指定 |
| 成形収縮率・流動方向/直角方向 | % | グレード依存 | PTFEは粉末圧縮焼成と射出成形材で別扱い |
| 線膨張係数・方向別 | 10−5/K | グレード依存 | 温度域と配向を指定 |
| 引張弾性率/曲げ強さ | GPa/MPa | データなし | 異なる試験項目を混用しない |
| 圧縮強さ/クリープ弾性率 | MPa/GPa | データなし | 温度・荷重・時間を指定 |
| 動摩擦係数 | 無次元 | PTFE:0.05~0.10 | 参考範囲。ASTM D1894、相手材・圧力等で変動 |
| 比摩耗量/限界PV値 | mm³/(N・m)/MPa・m/s | データなし | 相手材・速度・荷重を指定 |
| 熱伝導率 | W/(m・K) | PTFE:0.25 | 代表値。充填材で大きく変化 |
| 限界酸素指数・LOI | % | PTFE・PFA・FEP:95超の報告例 | 製品・試験法で要確認 |
| UL 94燃焼性/厚さ | 等級/mm | グレード依存 | 認証ファイルと厚さを確認 |
| RTI Electrical/Mechanical | ℃ | グレード依存 | UL認定記録で確認 |
| 誘電正接・1 MHz | 無次元 | PTFE:約0.0002 | 代表例。周波数・試験法依存 |
| HDT・0.45 MPa/1.80 MPa | ℃ | データなし | 負荷区分別にメーカー値を確認 |
| 低温使用限界 | ℃ | グレード依存 | 靱性・衝撃・荷重を確認 |
| 屈折率/光線透過率/ヘーズ | 無次元/%/% | グレード依存 | 透明・半透明品を対象に測定 |
| 水蒸気・酸素透過度 | 試験法による | グレード依存 | フィルム厚・温度・湿度の指定が必要 |
比較スコア(相対評価)
下表は「無充填PTFEを代表とした参考スコア」であり、フッ素樹脂全体の共通スコアではない。5が非常に優れる、1が劣る、0が評価不能である。
| 評価項目 | スコア | 理由 |
|---|---|---|
| 引張強度 | 2 | PTFE基準。高強度のETFE等とは区別 |
| 剛性 | 2 | 無充填PTFEは高剛性材ではない |
| 衝撃強度 | 4 | 延性材料が多いがグレードによる |
| 耐熱性 | 5 | PTFE・PFA基準。PVDF等は別評価 |
| 低温特性 | 5 | PTFE等は極低温でも使用例がある |
| 耐薬品性 | 5 | PTFE・PFA基準 |
| 耐候性 | 5 | 耐紫外線性が高い樹脂が多い |
| 耐加水分解性 | 5 | PTFE・PFA基準 |
| 寸法安定性 | 2 | クリープ・熱膨張に注意 |
| 低吸水性 | 5 | 多くの樹脂で吸水が小さい |
| 摺動性 | 5 | PTFE基準 |
| 耐摩耗性 | 2 | 無充填PTFEは摩耗に注意 |
| 電気絶縁性 | 5 | PTFE・PFA・FEP基準 |
| 難燃性 | 5 | 完全フッ素化樹脂を中心とした傾向 |
| 透明性 | 2 | PTFE不透明、PFA等は半透明 |
| 成形加工性 | 1 | PTFEは特殊成形 |
| 切削加工性 | 4 | 棒材・板材の切削に適する |
| 接着性 | 1 | 表面処理なしでは難しい |
| リサイクル性 | 2 | 熱可塑性だが回収・純度・温度の課題 |
| 価格優位性 | 1 | 一般に高価格 |
耐薬品性
下表は原則として常温付近・低応力・比較的短時間接触における材質選定の初期目安である。濃度、温度、接触時間、浸漬/拭き取り、応力、添加剤を固定した試験結果ではない。◎影響が小さい、○概ね良好、△注意、×一般に不適、-資料不足を示す。
| 分類 | 代表薬品 | PTFE | PFA | FEP | ETFE | PVDF | 備考 |
|---|---|---|---|---|---|---|---|
| 水・純水 | 水 | ◎ | ◎ | ◎ | ◎ | ◎ | 高温では透過・溶出を確認 |
| 温水・熱水 | 温水、長時間 | ◎ | ◎ | ○ | ○ | ○ | 温度・圧力・時間で変化 |
| 蒸気 | 水蒸気 | ○ | ○ | △ | △ | △ | 高温圧力、滅菌回数を確認 |
| 無機酸 | 塩酸、硫酸 | ◎ | ◎ | ◎ | ○ | ○ | 濃硫酸の高温使用は要確認 |
| 強酸化性酸 | 硝酸 | ◎ | ◎ | ◎ | ○ | △ | 濃度・高温条件で差 |
| 有機酸 | 酢酸 | ◎ | ◎ | ◎ | ○ | ○ | 濃度・温度で差 |
| 強アルカリ | NaOH、KOH | ◎ | ◎ | ◎ | ○ | × | PVDFは強塩基で脱HF等の劣化懸念 |
| 弱アルカリ | 炭酸塩水溶液 | ◎ | ◎ | ◎ | ○ | ○ | pHと温度を確認 |
| 低級アルコール | エタノール、IPA | ◎ | ◎ | ◎ | ○ | ○ | 透過や添加剤抽出に注意 |
| 多価アルコール | グリセリン、MMB | ◎ | ◎ | ◎ | ○ | ○ | MMBはグリコールエーテル系。個別確認 |
| 芳香族炭化水素 | トルエン、キシレン | ◎ | ◎ | ◎ | ○ | △ | PVDF等は高温膨潤に注意 |
| 脂肪族炭化水素 | ヘキサン、ヘプタン | ◎ | ◎ | ◎ | ○ | ○ | 浸透・透過は別途評価 |
| ケトン | アセトン、MEK | ◎ | ◎ | ◎ | ○ | × | PVDFは一部極性溶剤で溶解・膨潤 |
| エステル | 酢酸エチル | ◎ | ◎ | ◎ | ○ | △ | 温度で差 |
| エーテル | THF | ◎ | ◎ | ◎ | △ | × | PVDFは溶剤・高温で注意 |
| ハロゲン化炭化水素 | ジクロロメタン | ◎ | ◎ | ◎ | △ | △ | 高温・浸漬下で膨潤に注意 |
| 燃料 | ガソリン、軽油 | ◎ | ◎ | ◎ | ○ | ○ | 添加剤・透過・膨潤を試験 |
| 潤滑油・作動油 | 鉱油 | ◎ | ◎ | ◎ | ◎ | ○ | 温度・酸化劣化を確認 |
| ブレーキ液・冷却液 | グリコール系 | ◎ | ◎ | ◎ | ○ | ○ | 配合添加剤による |
| 塩水・海水 | NaCl水溶液 | ◎ | ◎ | ◎ | ◎ | ◎ | 金属接合部の腐食は別問題 |
| 酸化剤 | 過酸化水素 | ◎ | ◎ | ◎ | ○ | △ | 濃度・温度・酸素発生に注意 |
| 次亜塩素酸塩 | NaClO水溶液 | ◎ | ◎ | ◎ | ○ | △ | pH・温度・有効塩素で差 |
| 食品油 | 食用油 | ◎ | ◎ | ◎ | ○ | ○ | 食品接触適合は別途確認 |
| 洗浄剤 | 界面活性剤 | ◎ | ◎ | ◎ | ○ | ○ | アルカリ剤・溶剤混合物に注意 |
完全フッ素化樹脂でも、溶融アルカリ金属や一部の高反応性フッ素化剤等は例外となる。耐薬品性と液体・気体の透過性、腐食性ガスによる接合金属の腐食は別の評価項目である。
SP値(溶解度パラメータ)
SP値δの単位はMPa1/2である。フッ素樹脂は結晶性や分子間相互作用の影響が大きく、PTFE等は測定・推算法によりSP値の幅が広い。このページではフッ素樹脂総称の比較用代表SP値を「一般化困難」とし、数値を無理に補完しない。
溶解性の目安
| SP値差 Δδ(MPa<sup>1/2</sup>) | 一般的な膨潤・溶解の模式的な目安 | 目安評価 |
|---|---|---|
| 0~2 | 非晶性ポリマーでは相互作用が近く、膨潤・軟化の可能性 | × |
| 2~5 | 条件により膨潤する可能性 | △ |
| 5~8 | 短時間では比較的安定な場合がある | ○ |
| 8以上 | 溶解・膨潤しにくい場合がある | ◎ |
上記は一般的な経験則の説明であり、PTFE・PFA・FEPの実測耐溶剤性にはそのまま適用できない。融点未満の高結晶性ポリマーではSP値が近くてもほとんど溶解せず、また化学反応による劣化はSP値から予測できない。
SP値から見た耐溶剤性
| 溶剤 | 参考SP値 δ(MPa<sup>1/2</sup>) | フッ素樹脂とのSP値差 | PTFE実用評価 | 主な注意 |
|---|---|---|---|---|
| n-ヘキサン | 14.9 | 算定しない | ◎ | 高温・高圧下の透過に注意 |
| トルエン | 18.2 | 算定しない | ◎ | 浸透、シールの形状変化を確認 |
| 酢酸エチル | 18.2 | 算定しない | ◎ | 添加剤の抽出は別途確認 |
| MEK | 19.0 | 算定しない | ◎ | PVDFでは溶解・膨潤の可能性 |
| アセトン | 19.9 | 算定しない | ◎ | PVDFとは別物性 |
| エタノール | 26.0 | 算定しない | ◎ | 純度と高温を確認 |
| 水 | 47.9 | 算定しない | ◎ | 熱水と蒸気の耐性は別 |
溶剤SP値は文献間で異なる参考値である。樹脂側に統一的なδがないため、Δδを算定して◎○△×へ機械的に変換しない。薬品浸漬・応力負荷・透過・溶出を実試験で確認する。
製法

代表例であるPTFEはテトラフルオロエチレン(TFE、CF2=CF2)のラジカル重合で製造される。代表反応式は n CF2=CF2 → [-CF2-CF2-]n である。通常は懸濁重合・乳化重合等を用い、粉体や分散液を得る。
PFAはTFEとパーフルオロアルキルビニルエーテル、FEPはTFEとヘキサフルオロプロピレンを共重合する。ETFEはTFEとエチレン、PVDFはフッ化ビニリデンを原料とする。原料回収、精製、粉末化、ペレット化、コンパウンド、必要な洗浄・乾燥を経て出荷する。
| 工程 | 内容 | 管理上の注意 |
|---|---|---|
| モノマー調製 | TFE、HFP、VDF、エチレン等を精製・供給 | モノマー取扱いは専用設備・管理が必要 |
| 重合 | ラジカル重合、乳化・懸濁重合など | 共重合組成、分子量、末端基、残留物を管理 |
| 分離・洗浄 | 未反応物と助剤を除去し樹脂を回収 | 低溶出グレードは洗浄・純度管理が重要 |
| 粉末/ペレット化 | PTFEは粉末、PFA等は溶融加工ペレット等 | 熱履歴・異物混入に注意 |
| 複合化 | GF、CF、無機充填材、摺動材等を混合 | 繊維配向、摩耗、純度・電気特性に影響 |
| 成形・後処理 | PTFEの圧縮焼成、PFA等の射出・押出 | 温度・換気・残留応力・寸法を管理 |
詳細な利用用途
| 分野 | 用途 | 候補材料 | 評価 | 設計上の注意 |
|---|---|---|---|---|
| 半導体・電子 | 高純度薬液チューブ、バルブ、継手 | PFA | ◎ | 低溶出、透過、粒子発生と洗浄条件を確認 |
| 化学設備 | ライニング、ガスケット、シール | PTFE/PFA/ECTFE | ◎ | 圧力、クリープ、薬品濃度、透過を確認 |
| 自動車 | 燃料チューブ、電線被覆 | ETFE/FEP/PVDF | ○ | 燃料組成と熱サイクル、透過を試験 |
| 電気・電子 | 同軸ケーブル、絶縁フィルム | PTFE/FEP/PFA | ◎ | 高周波誘電特性と難燃認証を確認 |
| 機械部品 | 軸受、ブッシュ、摺動板 | PTFE充填品 | ○ | PV値、摩耗粉、相手材、負荷時間 |
| 建築・設備 | 屋根膜・耐候フィルム | ETFE/PVF/PVDF | ◎ | 施工、難燃・耐候・汚れと規格 |
| 食品機械 | 離型材、シール、コンベヤ部品 | PTFE/PFA | ○ | 食品接触グレードの証明・溶出 |
| 医療 | チューブ、部品、容器 | PTFE/FEP/PFA | △ | 生物学的安全性、滅菌・溶出を製品別評価 |
| 電池 | 電極バインダー、絶縁材 | PVDF | ◎ | バインダー溶解性・電解液と電極工程 |
| 真空装置 | シール・治具 | PTFE/PCTFE | ○ | アウトガス・透過・クリープを確認 |
| コーティング | 非粘着被膜 | PTFE/PFA/FEP | ◎ | 基材密着・焼付温度・被膜厚さ |
用途別選定の目安
| 用途 | 評価 | 理由・注意点 |
|---|---|---|
| ギア・ローラー | △ | 摩耗と荷重・クリープが制約 |
| 軸受・ブッシュ・摺動板 | ◎ | 充填PTFEの相手材とPV値に注意 |
| ねじ・ボルト・ナット | △ | 締付応力緩和と変形に注意 |
| ポンプ・バルブ部品 | ◎ | PTFE・PFA・PVDFを薬品と荷重で選ぶ |
| シール・ガスケット・Oリング | ○ | Oリングは通常フッ素ゴム等との比較が必要 |
| チューブ・ホース・配管 | ◎ | PFA・FEP・PVDF等。屈曲と透過を確認 |
| タンク・容器・ボトル | ○ | 肉厚とクリープ・液体透過を確認 |
| フィルム・シート | ◎ | PFA、FEP、ETFE、PVDF等 |
| コネクタ・ソケット・絶縁部品 | ◎ | 端子保持力と電気特性を確認 |
| 一般筐体・電子筐体 | △ | 高価格と剛性が制約 |
| 透明カバー・レンズ | △ | 透明性とヘーズに限界 |
| 自動車内装・外装 | △ | 価格と耐傷付き性を評価 |
| エンジンルーム・燃料系 | ○ | 耐熱・燃料透過の個別評価 |
| 半導体・真空装置 | ◎ | 低溶出・純度・透過・アウトガス |
| 建築・屋外部品 | ◎ | ETFE等の長期耐候性を活用 |
| 接着剤・塗料・コーティング | ○ | 樹脂種や表面処理による |
| 複合材料マトリックス | △ | 高温加工と繊維濡れ性の制約 |
代表的なメーカー
| メーカー | 主な製品名 | 公式資料 |
|---|---|---|
| ダイキン工業 Daikin Industries | ポリフロン、 ネオフロン、 ダイエル | 公式サイト |
| AGC AGC | フルオン、 アフラス | 公式サイト |
| 三井・ケマーズ フロロプロダクツ Chemours-Mitsui Fluoroproducts | テフロン | 公式サイト |
| クレハ Kureha | KFポリマー、 フォートロンKPS、 クレダックス | 公式サイト |
| Syensqo Syensqo | Udel、 Radel、 KetaSpire、 Ryton、 Amodel、 Solef、 Halar | 公式サイト |
| アルケマ Arkema | Kynar、 Rilsan、 Pebax | 公式サイト |
| ケマーズ Chemours | Teflon、 Viton | 公式サイト |
製品名は各社の商標である。資料の内容・利用条件は各メーカーの公式資料で確認すること。
法規制・品質認証
| 項目 | 考え方 | 確認事項 |
|---|---|---|
| RoHS/REACH/SVHC | 材料名のみで適合を断定しない | 成分、添加剤、用途、現行規制と証明書 |
| PFAS関連規制 | 定義・対象・経過措置が地域ごとに異なる | EU、米国、日本等の用途別の最新制度 |
| FDA/EU食品接触/日本食品衛生法 | 適合グレードが存在する場合がある | 対象条項、温度、食品種、溶出・ポジティブリスト |
| USP Class VI/ISO 10993 | 医療機器材料は製品別評価が必要 | 滅菌法、接触期間、試験体・生物学的評価 |
| UL/IEC/自動車・鉄道・航空 | グレード・色・厚さ・用途別の認証 | 認定ファイル、難燃厚さ、温度定格 |
| ハロゲンフリー表示 | フッ素を含むため定義に注意 | 該当する規格・顧客定義 |
| TSCA/California Prop 65/ELV | 対象用途と輸出先で異なる | 現行の規制・申告義務・証明書 |
環境・リサイクル・供給性
| 項目 | 内容 |
|---|---|
| 熱可塑性・再生 | 一般に熱可塑性であるが、PTFEは溶融再加工困難。PFA等も純度・熱履歴・分別に制約がある。 |
| ケミカルリサイクル | 技術・回収体制は材料種と地域に依存する。商業的な一般化は困難。 |
| 焼却・サーマル利用 | 通常の樹脂と同一に扱わない。フッ素系分解生成物への適切な排ガス処理が必要である。 |
| バイオベース・生分解 | 一般的なフッ素樹脂は生分解性材料として扱わない。バイオベースと生分解性は異なる。 |
| 価格区分 | 比較的高価格~極めて高価格。特殊品・半導体グレードは特に高価となりやすい。 |
| 供給形態 | PTFE粉末・板・棒、PFA等ペレット・チューブ・フィルム・シート等。国内入手性は樹脂種・数量・グレードに依存する。 |
注意点・劣化および推奨確認試験
| 劣化・故障モード | 主な条件 | 影響 | 予防策 | 確認試験 |
|---|---|---|---|---|
| クリープ・応力緩和 | 荷重・高温・長時間 | シール面圧低下、変形 | 充填材、構造設計、締結管理 | 温度×応力×1000 h以上等のクリープ試験 |
| 摩耗・摩耗粉 | 無潤滑・高PV値 | 摩擦・粒子発生 | 相手材と充填材を選定 | 荷重・速度・温度を変えた摩耗試験 |
| 熱分解・アウトガス | 過熱、成形滞留、真空 | 分解ガス・低純度化 | 設備換気、工程管理 | 熱老化、真空TML/CVCM、揮発物分析 |
| 化学透過・膨潤 | 高温・濃薬液・長期浸漬 | 重量増加・透過・漏えい | 薬液・壁厚・接合材を設計 | 実薬液で質量・寸法・強度を測定 |
| PVDFの化学劣化 | 強塩基・アミン・極性溶剤 | 変色、溶解、脆化 | 薬品適合を試験 | 濃度・温度を振った浸漬/ESC試験 |
| 残留応力・疲労 | 成形品、急激な温度変化 | 割れ、寸法変化 | 冷却条件・アニールを検討 | ヒートサイクル、繰返し疲労試験 |
| 紫外線・放射線 | 長期屋外、照射滅菌 | 機械物性変化 | グレード選定と照射条件管理 | UV促進、滅菌耐久、強度保持率 |
| 添加剤抽出・溶出 | 高純度薬液・食品接触 | 汚染、性能低下 | 認証品・低溶出品の採用 | 溶出試験、粒子・イオン測定 |
短時間の引張強さを設計許容応力として直接使用してはならない。寿命・安全率の設定には実部品の温度、薬品、荷重、応力、疲労、繰返し回数、湿度、耐候条件、寸法精度を反映させる。
